QD型5－10吨吊钩桥式起重机

QD型吊钩桥式起重机是采用国际先进标准制造的系列产品。整机结构新颖、造型美观、工艺性好、操作灵活平稳、安全可靠。
主要特点：
1、桥架采用箱形主梁，自动埋弧焊焊接。
2、小车导电采用工字钢轨道电缆导电新装置，安全可靠。
3、起升机构根据要求还可设第二套安全装置。增加可靠性。
4、零部件标准化、系列化、通用化。
5、操纵室视野开阔，全部机构均在操纵室内操纵，工作舒适操纵灵活。本产品广泛适用于普通重物的装卸与搬运，还可配以多种专用吊其进行特殊作业，当露天用时带有防雨设备。表中数据为室内起重机用，室外起重机总重和轮压约增加5％，起重机按使用繁忙程度分为中级（A5）和重级（A6）两种工作制度。选用时应注明工作制度，工作环境的高、低气温及电源种类等技术要求。还可根据用户要求的跨度设计制造。

技术参数 Technological parameter

起重量			t	5								10
跨度			m	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
大起升高度			m	16
速度	起升	A5	m/min	11								7.56
		A6		15.5								13.3
	小车运行			37								43
	大车运行	A5		89					91			90			91		84
		A6		115.5					116.8			115.5			116.8		112.5
电动机	起升	A5	型号/kW	YZR160L-6Z/13								YZR180L-8Z/13
		A6		YZR180L-6Z/15								YZR200L-6Z/22
	小车运行			YZR112M-6Z/1.8								YZR132M-6Z/2.5
	大车运行	A5		YZR132M2-6/2×4					YZR160M1-6/2×6.3			YZR132M2-6/2×4			YZR160M1-6/2×6.3
		A6		YZR160M1-6/2×5.5					YZR160M2-6/2×7.5			YZR160M1-6/2×5.5			YZR160M2-6/2×7.5

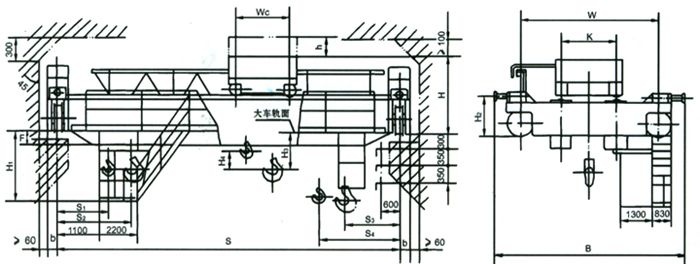

主要尺寸			H	1753.5								1876					1926
			H1	725								725					775
			H2	-24	126	226	376	526	676	826	976	-24	126	226	376	526	628	778	928
			H3	2526	2546	2596	2755	2906	2886	3036	3186	2526	2546	2596	2756	2906	2838	2988	3138
			H4	44.5								544					494
			B	4500		4650			6100			5150			5290		6100
			BQ	3400		3550			5000			4050			4050		5000
			BX	1100								1400
			B	230
			LX	1400								2000
			S1	800								1000
			S2	1250								1350
重量	小车	A5	t	1.81								3.36
		A6		2.21								3.47
	总重	A5		13	14	16	19	21	26	29	32	15	17	19	21	24	28	32	35
		A6		14	15	17	20	22	27	31	34	15	17	20	22	25	30	33	36
大轮压		A5	t	8	8.5	9.1	9.8	10.4	11.7	12.5	13.2	10.9	11.5	12.3	12.9	13.6	14.9	15.8	16.6
		A6		8.5	9.1	9.2	10.4	11.1	12.5	13.3	13.8	11.1	11.8	12.6	13.1	13.8	15.4	16.3	17.1
荐用钢轨				38kg/m								43kg/m
电源				三相交流　380V　50Hz
